在交通事故中，因酒后駕車引起的交通事故占有相當一部分比例。要杜絕酒后駕車，我們就需要在車上安裝一臺酒后駕車自動保護裝置?？偣灿伤牟糠纸M成，分別如下：

　　檢測電路：檢測電路分為兩部分，第一部分為酒精氣體檢測電路，它是利用酒精傳感器對酒精具有高的靈敏度的特性來對空氣中含酒精量進行檢測，其結構圖如圖2所示。

　　酒精傳感器是一種二氧化錫半導體型酒精氣體傳感器，它具有對酒精具有高的靈敏度和快速的響應得特性。但它缺點是由于有電加熱絲壽命較短，我們可 以利用第二部分的車內人體紅外檢測電路來控制它的工作。所以第二部分功能為車內人體紅外檢測，當檢測到有人體時，首先給酒精傳感器通0.5-2S的大電流 使傳感器快速加熱，從而迅速進入正常工作狀態（如正常加熱傳感器需要預熱1-2分鐘，才能正常工作），然后啟動相應電路。

　　中央處理電路：采用單片機進行智能處理，控制語音提醒和保護等。軟件處理流程圖如圖3所示。

　　語音電路：如果檢測酒精含量接近交通安全標準，會友情提示小心駕駛。如果超過安全標準，動作電路動作，并警告駕駛員嚴禁駕駛。

　　動作電路：根據控制電路的處理結果直接切斷發動機。

　　車酒后駕車自動保護系統圖如圖1所示。有了此汽車酒后駕車自動保護裝置，有效控制了因酒后駕車引起的交通事故。此系統還可應用在其它需要嚴禁控制酒后操作的的場合。比如叉車、吊車。

　　圖1 系統電路圖

　　利用酒精傳感器的含有酒精氣體檢測裝置，當在車內檢測到酒精濃度超過標準，電路中繼電器動作，切斷汽車發動機，使汽車不能開動。如圖， 此電路控制簡單，缺點只要車內酒精濃度超標則會動作，所以應用存在局限性，如出租車就不適合。

圖2? 酒后駕車自動保護系統圖

　　汽車整車電路通常有電源電路、起動電路、點火電路、照明與燈光信號裝置電路、儀表信息系統電路、輔助裝置電路和電子控制系統電路組成，所以汽車電路保護是要學習的。

圖3? 汽車保護電路圖

　　整車電路的組成

　　1、 電源電路

　　也稱充電電路，是由蓄電池、發電機、調節器及充電指示裝置等組成的電路，電能分配（配電）及電路保護器件也可歸入這一電路。

　　2、 起動電路

　　是由起動機、起動繼電器、起動開關及起動保護電路組成的電路。也可將低溫條件下 起動預熱的裝置及其控制電路列入這一電路內。

　　3、點火電路

　　是汽油發動機汽車特有的電路。它由點火線圈、分電器、電子點火控制器、火花塞及點火開關組成。微機控制的電子點火控制系統一般列入發動機電子控制系統中。

　　4、照明與燈光信號裝置電路

　　是由前照燈、霧燈、示廓燈、轉向燈、制動燈、倒車燈、車內照明燈及有關控制繼電器和開關組成的電路。

　　5、儀表信息系統電路

　　是由儀表及其傳感器、各種報警指示燈及控制器組成的電路。

　　6、輔助裝置電路

　　是由為提高車輛安全安性、舒適性等而設置的各種電器裝置組成的電路。輔助電器裝 置的種類隨車型不同而有所差異，汽車檔次越高，輔助電器裝置越完善。一般包括風 窗刮水及清洗裝置、風窗除霜（防霧）裝置、空調裝置、音響裝置等。較高級車型上還裝有車窗電動舉升裝置、電控門鎖、電動座椅調節裝置和電動遙控后視鏡等。電子 控制安全氣囊歸入電子控制系統。

　　7、電子控制系統電路

　　主要有發動機控制系統（包括燃油噴射、點火、排放等控制）、自動變速器及恒速行駛控制系統、制動防抱死系統、安全氣囊控制系統等電路組成。

圖4? 電路圖

　　（1）縱觀“全車”，眼盯“局部”－由“集中”到“分散”。

　　全車電路一般都是由各個局部電路所構成，它表達了各個局部電路之間的連接和控制關系。要把局部電路從全車總圖中分割出來，就必須掌握各個單元電路的基本情況和接線規律。

　　汽車電路的基本特點是：?jiǎn)尉€制、負極搭鐵、各用電器互相并聯。各單元（局部）電路，例如電源系統、起動系統、點火系統、照明系統、信號系統、儀表系統等都有其自身的一些特點，看電路要以其自身的特點為指導，去分解并研究全車電路，這樣做會少一些盲目性，能較快速、準確地識讀汽車電路圖。開始，必須認真地讀幾遍圖注，對照線路圖查看電器在車上的大概位置及數量，電器的用途，有沒有新穎獨特的電器，如有，應加倍注意。

　?。?） 抓住“開關”的作用－所控制的“對象”。開關是控制電路通斷的關鍵，特別注意繼電器不但是控制開關也是被控制對象。

　?。?） 尋找電流的“回路”－控制對象的“通路”。

　　回路是最簡單的電氣學概念。無論什么電器，要想正常工作必須與電源（發電機或蓄電池）的正負兩極構成通路。即：從電源的正極出發→通過用電器→回到同一電源的負極。這個簡單而重要的原則無論在讀什么電路圖時都是必須用到的，在讀汽車電路時卻往往被忽略，理不出頭緒來。

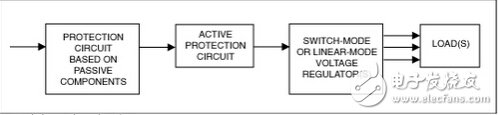

圖5? 汽車電源的基本示意圖

　　源保護電路：限制+12V電源總線的正向電壓，并阻止產生負壓。

　　有源保護電路：該限壓器功能與無源保護電路類似，但使用的是晶體管等有源器件，與具有同樣功能的無源方案相比能夠提供更好的性?xún)r(jià)比，具有更小尺寸。

　　編輯點評：綜上所述，本文講解了汽車電路保護，相信大家對汽車電路保護的認識越來越深入，希望本文能對各位讀者有比較大的參考價值。
