電開水壺自動報警電路圖

家用煤氣爐燒開水時，常因開水沸騰外溢熄滅火焰，導致煤氣泄露，既浪費能源，又會造成惡性事故隱患。采用由PTC熱敏電阻制作的開水壺自動報警器，能有效防止意外事故的發生。

    2.8.1 原理電路
    本開水壺自動報警電路由與非門集成電路塊及PTC熱敏電阻器為核心，其原理圖見圖2.8.1.在水溫未達到預設值之前，RT的阻值較小，IC的輸入電壓低于閥值電壓，B不會報警。當水溫上升到沸點時，RT阻值迅速增大，并超過閥值電壓，約30s后，IC輸出音頻信號，B發出水開報警聲。

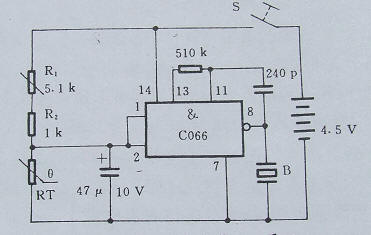

                                                 圖2.8.1  開水壺自動報警電路

    2.8.2 主要元器件選擇
    本開水壺自動報警電路的RT， 選用PTC熱敏電阻做感溫探頭， 常溫電阻≤500Ω，其標準電阻-溫度特性曲線見圖2.8.2.蜂鳴片B選用Ф27mm。

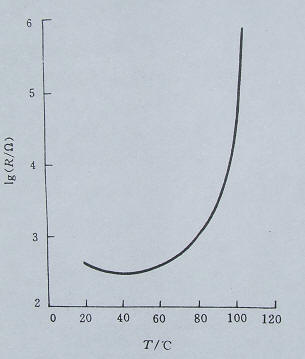

                                                圖2.8.2  電阻-溫度特性曲線

    2.8.3 安裝與調試
    使用時將水溫探頭的感溫端插入水壺的壺口內，報警器安在易于聽到報警聲的地方，并注意防潮
