本文為大家?guī)韮蓚€模擬多路開關CD4051的擴展電路。

模擬多路開關CD4051的擴展電路一

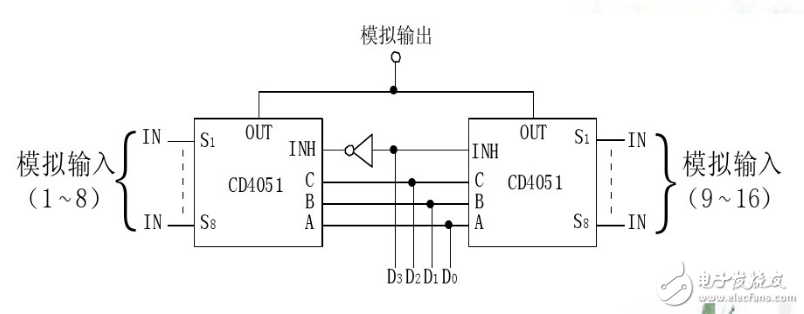

當采樣的通道比較多，可以將兩個或兩個以上的多路開關并聯起來。兩個8路開關擴展成16路的多路開關的方法如圖所示。

CD4051是單端輸入8通道多路開關，它帶有3個通道選擇輸入端A、B、C和一個禁止輸入端INH，輸入端A、B、C信號用來控制選擇8個通道之一被接通。在實際應用中，如果被測參數多于8路，使用一十CD4051多路開關不能滿足路數的要求，對此，可將多個CD4051相連并進行擴展。上圖所示為兩個CD4051構成的16通道多路開關連接圖。芯片l的多路開關接通工作時，芯片2的多路開關就全部斷開；反之，芯片2的多路開關接通工作時，芯片1的多路開關就全部斷開。所以，只要一根地址（或數據）線作為芯片1和芯片2允許控制端的選擇信號，而兩個芯片的通道選擇輸入端共用一組地址（或數據）線。

通過改變通道選擇線D3～DO的狀態，即可選通INO～IN15這16個通道之一。D3用來控制芯片1和芯片2的INH輸人端的電平。當D3-0時，使芯片l被進中，在此前提下，DZ—DO端的狀態改變，只能選通INO～IN7中的一個。當D3—1時，經反相器變?yōu)榈碗娖?，芯?被選中，此時，D2--;DO這3條線上的狀態，可使IN8—IN15之中的相應通道接通。

模擬多路開關CD4051的擴展電路二

若需要通道更多，兩個多路開關擴展仍不能達到系統要求，此時，可通過譯碼器控制CD4051的控制端INH，把4個CD4051芯片組合起來，構成32通道或16通道差動輸入系統，如下圖所示。

被測信號的輸入方式通?？煞譃閱味溯斎牖螂p端輸入兩種，雙端輸入的優點是共模抑制比高，即能夠抑制較大的共模干擾。在圈27-7中，多路模擬開關U1～U4（CD4051）提供了32條通路（CHO～CH31）。cPU輸出～字節控制字存AD寄存器（74LS273），其中．DO，pi相D2位分別作為多路模扭開關的地址線A、B和C，D一D6位分別作為U1—U4的控制信號面、I。

如果選單端輸入．可把短接柱KA的1一Z，3-4短接，再把短接柱KB的2-3，5-6短接，則可提供32路輸入信號的通路（CHO～CH31）。

如果選雙端輸入，即16路輸入信號，每個信號占兩個端子開關，其中CHO～CH15為信號正端Vl+，CH16—CH31為信號負端Vl-。為此，可把短接柱KA的2-3短接，再把短接柱KB的1-2，415短接。此時控制字的D3位作為Ul和U3的控制信號面寸，而D4位作為U2和U唾的控制信LEN．這樣，就提供了16路雙端輸入信號的通路。
