射頻識別作為一種非接觸式的自動識別新技術，近年來得到了迅速的發展并逐步走向成熟。其原理是基于無線射頻信號的傳輸特性，進行非接觸式自動識別，從而自動識別被標識對象，獲取對應數據進行交換。最常見的識別方法是一個串行存儲號碼識別一個人或物體。在此介紹一種基于 RFID和單片機技術的智能語音播報系統，可廣泛應用于旅游景點自助導游、博物館自助講解、公交車站自動報站等場合。

　　系統總體設計

　　本系統由兩大部分組成：RFID電子標簽和智能終端。RFID電子標簽內部由RFID晶片和外界線圈組成，每張電子標簽有唯一的ID號。智能終端主要包括AT89S52單片機、最小系統電路、RFID讀卡器、語音模塊等。其中語音模塊由WT588D語音芯片、編程器和用于語音下載、編程、模式設置的上位機軟件WT588D VioceChip組成。系統整體框圖如圖1所示。

　　智能終端在有效讀取范圍內檢測到RFID電子標簽時，產生串行中斷，單片機通過RXD引腳讀取并存儲電子標簽ID值，然后查詢與讀取的ID號對應的語音地址，單片機通過一線串口控制模式控制語音模塊完成對應語音信息的準確播報。

　　RFID讀卡器模塊DM-S28140

　　本系統采用中科鷗鵬公司的串口通信版DM—S28140讀卡器模塊實現RFID電子標簽的ID值的讀取。DM-S28140讀卡器具有低功耗被動讀取RFID標簽、串口通信、波特率為2 400 bps、輸入使能允許軟件啟用或禁用等特點。可以讀取EM4100無源只讀系列125 kHz標簽卡，每個標簽包含一個唯一的標識符，由RFID讀卡器讀取后，通過串行接口傳輸。

　　讀卡原理

　　當RFID讀卡器工作時，讀卡器的控制電路將電流注入線圈，產生低頻電磁場。若RFID電子標簽放置在有效讀取范圍內（10 cm內），電子標簽的線圈就會感應低頻電磁場，共振耦合產生電流，供給其晶片足夠的電源，在充分的電源供應下，晶片就可以將內存中唯一的ID信號轉換成射頻信號，傳送給讀卡器。只要有充分的電源，電子標簽就會持續不斷地發送ID值。

　　硬件連接

　　RFID讀卡器串行接口版本可以與微控制器僅用4個信號（VCC、/ENABLE、SOUT、GND）互連。讀卡器外觀及引腳功能如圖2所示。其中，SOU T連接到AT89S52的P3.0（RXD）引腳實現串口通信，使能引腳/ENABLE由P3.2控制。

　　AT89S52與WT588D的連接如圖3所示。選擇AT89S52 P1.4引腳連接AT89S52 RESET控制復位信號，AT89S52的P1.5引腳連接P03作為數據輸出端，選擇PWM音頻輸出方式，PWM引腳接至揚聲器。

　　通信協議

　　當RFID射頻識別卡開始工作時，且RFID標簽放置在有效讀取的范圍內，唯一的ID以12位ASCII字符串方式發送給主機，如圖所示。

　　其中，起始位和停止位有助于識別一個正確的接收信息串，中間10位是實際標簽唯一ID號。

　　語音模塊

　　語音模塊包括16個引腳的語音芯片WT588D、一個對語音模塊進行語音下載的編程器和上位機軟件Vioce Chip。WT588D語音芯片是一款可重復擦除燒寫的語音單片機芯片。表1為各個引腳的功能描述。圖5為一線串口控制模式時序及電平占空比示意圖。配套WT588D VioceChip上位機操作軟件可隨意更換WT588D語音單片機芯片的任何一種控制模式，把信息下載到SPI-Flash上即可，可控制220個語音地址，每個地址位能加載組合128段語音。支持DAC/PWM兩種輸出方式，PWM輸出可直接推動0.5W/8Ω揚聲器。支持加載WAV，音頻格式，以及 MP3控制模式、按鍵控制模式、一線串口控制模式、三線串口控制模式。本系統采用一線串口控制模式接收待合成的文本，直接合成為語音輸出。

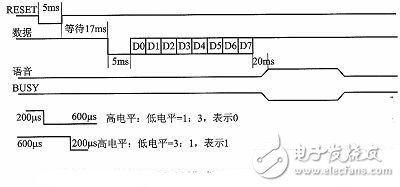

　　一線串口只通過一條數據通信線控制時序，依照電平占空比不同來代表不同的數據位。先拉低RESET復位信號5 ms，然后置于高電平等待17 ms，再將數據信號拉低5 ms，最后發送數據。高電平與低電平數據占空比為1：3，代表數據位0;高電平與低電平數據位占空比為3：1，代表數據位1。高電平在前，低電平在后。

　　編輯點評：本文使用AT89S52單片機、DM-S28140讀卡器和WT588D語音模塊，配合RFID電子標簽，實現了智能語音播報系統。實踐證明，此方案可行并且可靠，可用于旅游景點自助導游、博物館的自助講解、公交車站智能報站等場合，具有較高的實用價值。
