射頻收發器件和微處理器特性

　　為了保證系統能夠在較低電流消耗的情況下，有較高的發射功率和接收靈敏度，系統選用了Maxim公司的MAX1473接收芯片和MAX7044發射芯片。MAX7044發射芯片工作電壓為+2.1~6.0 V，7.7 mA的低工作電流，250 μs的啟動時間。通信速率能達到100 kbps，小封裝3 mm×3 mm，8引腳SOT23封裝。它消除了基于SAW發送器設計的問題；采用晶體結構，提供了更大的調制深度和快速的頻率響應機制；降低了溫度的影響，溫度范圍可達-40~125 ℃。

　　硬件設計圖

　　按鍵DES硬件加密部分電路如圖4所示。發送部分射頻前端電路如圖5所示。接收部分射頻前端電路如圖6所示，元器件參數如表1所列。接收部分微處理器控制電路如圖7所示。

　　圖4 按鍵DES硬件加密部分電路

　　圖5 發送部分射頻前端電路

　　圖6 接收部分射頻前端電路

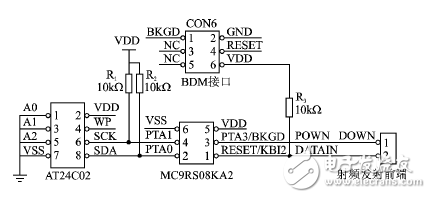

　　圖7 接收部分微處理器控制電路

　　MAX1473接收芯片采用3.3 V鋰電池供電，250 μs啟動時間，小于2.5 μA的待機模式工作電流，-114 dBm的靈敏度；采用TSSOP 28引腳封裝設計。MC9RS08KA2作為Freescale公司新推出的一款集成多個功能的高性價比MCU，具有鍵盤中斷和高達20 MHz的內部時鐘，以及8位模計數器，2 KB Flash空間，63字節RAM；同時有等待和3種停止模式，滿足系統的超低功耗設計（設計中電流小于1 μA），以及簡易的6引腳BDM編程調試接口，便于系統的實時升級。設計中采用6引腳DFN精密小引腳封裝，滿足系統的小體積要求。

　　通過結合多家外圍器件和微處理器件，利用Microchip KEELOQ芯片的安全性，Maxim的射頻芯片的可靠性、穩定性和Freescale微處理器的高集成度及性價比，整合各家優勢，提高了系統的整體性能。通過實際運行，系統達到了預先設計的要求。本次設計只使用了2個按鍵，根據需要可以外擴功能按鍵達到15個，用于實現不同的控制信息要求。設計人員可以根據自行需要進行相應的擴展。
