使調制電路簡化的80MHZ FM信號發送電路

電路的功能

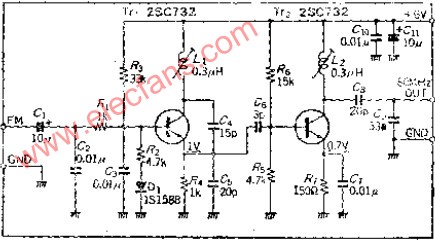

這是80MHZ頻帶的FM調制電路，可用普通FM收音機接收其信號，也稱作無線電話筒，信號發送距離雖因條件而異，但可在15~100米的距離內傳輸聲音和數據。采用變容二極管進行FM調制的例子很多，本電路通過用調制信號改變振蕩晶體管的基極置偏來改變極間電容的辦法改變頻率。

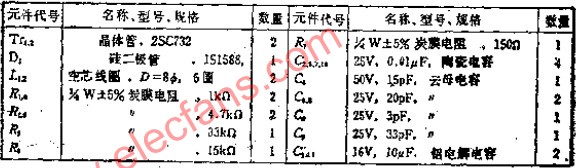

電路工作原理

振蕩回路是變形的科爾皮茲電路，多用于高頻振蕩，為獲得大的頻率偏移，電容器C4和C5的容量應較小。

線圈L1的電感量因受TT1的極間電容或寄生電容影響，應選用空心線圈，并要調整繞線寬度，L1=0.3UH左右的比較合適。由輸出級接天線，可減少阻抗變化對振蕩回路的影響。
