載波耦合及接收電路

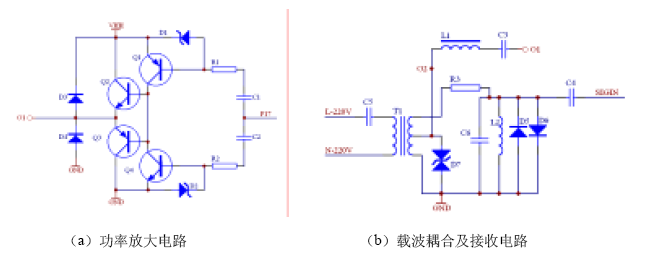

載波耦合及接收電路,圖（a）電路中D3、D4 起嵌位作用、吸收低壓電力線上的尖峰干擾。載波發射功率的大小與VHH 電源幅值的高低、電源電流提供能力密切相關，一定范圍內提高電源幅值、增大電源功率，可以有效加大發射功率、從而延長通信距離。
,圖(b)中電感L1、電容C3 完成整形濾波后，再通過耦合線圈T1 耦合到低壓電力線上，雙向二極管D7 起保護作用。
圖(b)中包含接收回路部分。R3 在接收本地強發射信號時可以有效吸收衰減；電感L2、電容C6 組成并聯諧振回路，諧振以中心頻率為120KHz 設計，完成對有效信號的帶通濾波；良好的選頻回路可以有效提高載波接收靈敏度。
二極管D5、D6 的作用是將接收信號的電位鉗制在±0.7V。接收信號經過電容C4 后引入到芯片內部進行混頻處理，SIGIN 被內部上拉后平移到2.5V±0.7V，以利于后續處理。
