電感三點式振蕩器電路

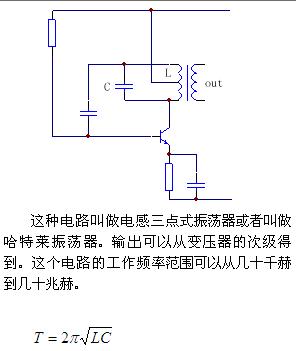

圖Z0805是電感三點式振蕩電路,又稱哈特萊振蕩電路。圖中L1、L2、C組成諧振回路,L2兼作反饋網絡,通過耦合電容Cb將L2上反饋電壓送到三極管的基極。
     由圖Z0806交流通路看出,諧振回路有三個端點與三極管的三個電極相連,而且與發射極相接的是L1、L2,與基極相接的是L2、C即滿足"射同基反"的原則。因此電路必然滿足相位平衡條件。
     當回路的Q值較高時,該電路的振蕩頻率基本上等于LC回路的諧振頻率,即

式中L = L1＋L2＋2M為回路總電感。
     該電路的特點與變壓器反饋式振蕩電路極為相似。須指出：它的輸出波形較差,這是由于反饋電壓取自電感的兩端,而電感對高次諧波的阻抗較大,不能將它短路,從而使Uf中含有較多的諧波分量,因此,輸出波形中也就含有較多的高次諧波。
     用集成運放構成的電感三點式振蕩電路如圖Z0807所示,不難證明其振蕩頻率為：
