隨著無線通信、信息傳感技術的迅猛發展和日漸成熟， 通過信息傳感微控制器和網絡將物品聯接成物聯網， 以實現物品的自動識別、定位、跟蹤、繼電器和管理為目標的服務已成為可能?，F(xiàn)代汽車中的空調一般是利用手工進行控制的，空調只有等到司機進入駕駛室才能開啟或關閉，這就使得在炎熱的夏天或寒冷的冬天， 剛進入車內時由于空調沒有開啟，人會感覺到異常的燥熱或寒冷，因此設計和制造出能監控車內溫度并根據監測到的溫度情況來進行提前遠程控制開啟車內空調系統的設備便提到人們?nèi)粘Ｉ畹淖h事日程上來，本設計就是為滿足這一要求而提出來的。

　　溫度采集模塊

　　系統中的溫度采集模塊采用DALLAS 公司生產的高精度、高可靠性的DS18B20 溫度傳感器， 它具有體積小、硬件開銷低、抗干擾能力強、精度高的特點， 采用單總線數據通信， 全數字溫度轉換及輸出， 最高12 位分辨率，精度可達±0.5℃， 檢測溫度范圍為-55℃~+125℃， 因此它能滿足本系統的設計要求。DS18B20 與微控制器的連接電路見圖2 所示。

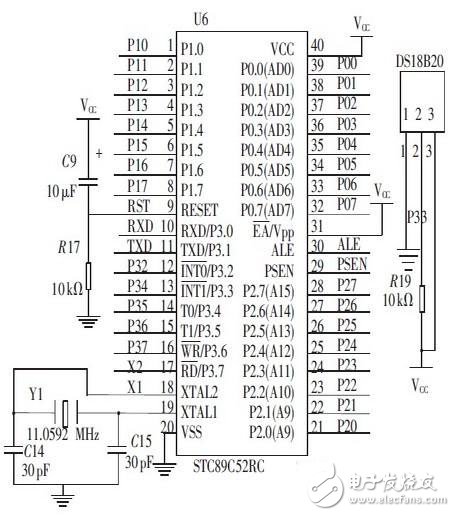

　　圖2 STC89C52RC 微控制器模塊和DS18B20 的連接電路圖

　　繼電器開關控制模塊

　　繼電器開關模塊由TLP521 -4 、ULN2803 和SRD -12VDC 及三極管構成， 由微控制器輸出的信號經過三極管構成的開關電路送往TLP521 -4 光耦芯片再通過ULN2803 達林頓管的放大后用來驅動SRD-12DC 繼電器， 進而達到控制空調的各種開關的作用， 繼電器開關控制模塊與微控制器的電路連接圖如圖3 所示。

　　圖3 繼電器控制模塊電路圖

　　----------------------------------------
