在現今日益趨向超連接的世界（hyper-connected world）中，如何保護新的設計避免被克隆、反向工程和/或篡改是一項重大挑戰。FPGA器件通過加入滿足器件級安全需求的特性，來幫助實現這些目標。

　　日益增長的IoT安全需求

　　物聯網（IoT）可被視為由多個電子網絡組成，這些網絡需要端到端的起始于器件級的分層安全性（見圖1）。為了幫助實現這種分層安全性，F(xiàn)PGA器件能夠加入獨特的內置特性和差異化能力，還能夠在往往非常復雜的應用中成為信任根（root of trust）。

　　圖1 聯網系統需要起始于器件的端至端分層安全性

　　該解決方案使用內部嵌入安全特性的FPGA器件，允許系統架構師把安全體系架構規劃在核心層面，而不是放在次要的地位。許多基于SRAM的FPGA器件存在的一個很重要的問題就是每次開機必需從外部存儲器進行配置，這樣通過反向工程很容易獲取你的設計；因此，更好的辦法就是使用具有片上非易失性存儲器（NVM）的FPGA，可以使用NVM事件存儲配置信息。因為數據安全性是最重要的安全層面之一，所以FPGA器件必需保護所有的數據，包括正在處理的應用數據。我們應當考慮多種數據保護特性，包括硬件保護防止來邊帶通道的差分功率分析（DPA）攻擊。單邊或差分功率分析（SPA/DPA）可以通過在解密位流（bitstream loading）測量其功耗來提取密匙。

　　可重點考慮的是使用物理不可克隆功能（PUF）來生成一個公私密匙對機器進行認證。圖2所示的PUF可以用作每臺設備獨一無二的“生物（biometric）”標識——類似于人類的指紋，沒有兩個是完全相同的，并且是不可克隆的。

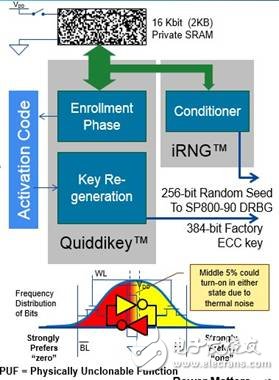

　　圖2 SRAM PUF架構利用SRAM位的準靜態（quasi-static）隨機啟動行為

　　SRAM PUF

　　SRAM物理不可克隆功能是一種具有最佳特性和最可靠的存儲器PUF 類型，它可以在智能卡芯片、FPGA或其它IC器件上實施。它通過測量SRAM模塊中的位的隨機啟動狀態來工作，每個SRAM位包含兩個名義上標稱等同但不完全相同的交叉耦合反相器。當電源施加在IC上，每個SRAM位啟動為“1”或“0”狀態，這在很大程度上是取決于IC制造過程的。在反相器具有良好的平衡時，熱噪聲可能會克服預定的參考位的限制，從而初始值出現相反狀態。然而，這一預定狀態通常能克服任何動態噪聲，并且只要使用錯誤糾正技術便可以將受噪聲干擾的位恢復到初始值，確保在每次開啟時重新構建相同的密匙。

　　SRAM PUF可以經過設計以保證在所有環境條件下也可完美地重建密匙，并且在整個生命周期具有非常低的錯誤率——低至十億分之一。此外，由于SRAM PUF的密匙在電源關斷時有效地從器件中消失，所以具有極為強大的保護功能。如果激活碼被擦除，便沒有任何后續分析可以重建PUF密匙。

　　加密功能

　　如果要在FPGA或SoC FPGA器件中實施PUF技術，這些器件須具備內置加密功能，比如用于AES、SHA、HMAC，以及橢圓曲線加密（ECC）的硬件加速器，還需要加密等級的真正隨機位生成器。通過這些功能，便有可能創建一個用戶公共密匙基礎設施，讓用戶通過自己的授權機制來認證網絡中的每臺機器的合法性。這可確保每臺設備具有一個信任鏈，從得到用戶很好保護的根CA密匙一直延伸到通過FPGA器件的PUF建立的高確信度原子級身份。PUF和PKI結合起來，確保每臺設備和其通信受到保護，并且能夠安全、可靠地用于M2M、IoT和其它超連接應用。
