太陽能電池發電工作原理

? 在太陽能的有效利用當中；大陽能光電利用是近些年來發展最快，最具活力的研究領域，是其中最受矚目的項目之一。 太陽能是人類取之不盡用之不竭的可再生能源。也是清潔能源，不產生任何的環境污染。

制作太陽能電池主要是以半導體材料為基礎，其工作原理是利用光電材料吸收光能后發生光電于轉換反應，根據所用材料的不同，太陽能電池可分為：

1、硅太陽能電池；

2、以無機鹽如砷化鎵III-V化合物、硫化鎘、銅銦硒等多元化合物為材料的電池；

3、功能高分子材料制備的大陽能電池；

4、納米晶太陽能電池等。

?

一、硅太陽能電池

1．硅太陽能電池工作原理與結構

太陽能電池發電的原理主要是半導體的光電效應，一般的半導體主要結構如下：

　　圖中，正電荷表示硅原子，負電荷表示圍繞在硅原子旁邊的四個電子。
當硅晶體中摻入其他的雜質，如硼、磷等，當摻入硼時，硅晶體中就會存在著一個空穴，它的形成可以參照下圖：

???

　　圖中，正電荷表示硅原子，負電荷表示圍繞在硅原子旁邊的四個電子。而黃色的表示摻入的硼原子，因?yàn)榕鹪又車挥?個電子，所以就會產生入圖所示的藍色的空穴，這個空穴因?yàn)闆]有電子而變得很不穩定，容易吸收電子而中和，形成P（positive）型半導體。
??? 同樣，摻入磷原子以后，因?yàn)榱自佑形鍌€(gè)電子，所以就會有一個電子變得非常活躍，形成N（negative）型半導體。黃色的為磷原子核，紅色的為多余的電子。如下圖。

???
??? N型半導體中含有較多的空穴，而P型半導體中含有較多的電子，這樣，當P型和N型半導體結合在一起時，就會在接觸面形成電勢差，這就是PN結。

??? 當P型和N型半導體結合在一起時，在兩種半導體的交界面區域里會形成一個特殊的薄層)，界面的P型一側帶負電，N型一側帶正電。這是由于P型半導體多空穴，N型半導體多自由電子，出現了濃度差。N區的電子會擴散到P區，P區的空穴會擴散到N區，一旦擴散就形成了一個由N指向P的“內電場”，從而阻止擴散進行。達到平衡后，就形成了這樣一個特殊的薄層形成電勢差，這就是PN結。

當晶片受光后，PN結中，N型半導體的空穴往P型區移動，而P型區中的電子往N型區移動，從而形成從N型區到P型區的電流。然后在PN結中形成電勢差，這就形成了電源。(如下圖所示）

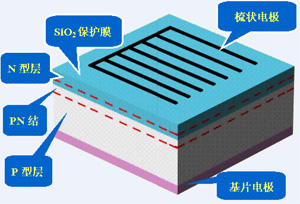

??? 由于半導體不是電的良導體，電子在通過p－n結后如果在半導體中流動，電阻非常大，損耗也就非常大。但如果在上層全部涂上金屬，陽光就不能通過，電流就不能產生，因此一般用金屬網格覆蓋p－n結（如圖 梳狀電極），以增加入射光的面積。
　　另外硅表面非常光亮，會反射掉大量的太陽光，不能被電池利用。為此，科學家們給它涂上了一層反射系數非常小的保護膜（如圖），將反射損失減小到5％甚至更小。一個電池所能提供的電流和電壓畢竟有限，于是人們又將很多電池（通常是36個）并聯或串聯起來使用，形成太陽能光電板。

?

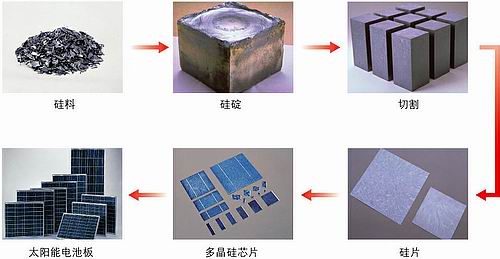

2．硅太陽能電池的生產流程

??? 通常的晶體硅太陽能電池是在厚度350～450μm的高質量硅片上制成的，這種硅片從提拉或澆鑄的硅錠上鋸割而成。

??? 上述方法實際消耗的硅材料更多。為了節省材料，目前制備多晶硅薄膜電池多采用化學氣相沉積法，包括低壓化學氣相沉積（LPCVD）和等離子增強化學氣相沉積（PECVD）工藝。此外，液相外延法（LPPE）和濺射沉積法也可用來制備多晶硅薄膜電池。

??? 化學氣相沉積主要是以SiH2Cl2、SiHCl3、SiCl4或SiH4,為反應氣體,在一定的保護氣氛下反應生成硅原子并沉積在加熱的襯底上，襯底材料一般選用Si、SiO2、Si3N4等。但研究發現，在非硅襯底上很難形成較大的晶粒，并且容易在晶粒間形成空隙。解決這一問題辦法是先用 LPCVD在襯底上沉積一層較薄的非晶硅層，再將這層非晶硅層退火，得到較大的晶粒，然后再在這層籽晶上沉積厚的多晶硅薄膜，因此，再結晶技術無疑是很重要的一個環節，目前采用的技術主要有固相結晶法和中區熔再結晶法。多晶硅薄膜電池除采用了再結晶工藝外，另外采用了幾乎所有制備單晶硅太陽能電池的技術，這樣制得的太陽能電池轉換效率明顯提高。

?

三、納米晶化學太陽能電池

??? 在太陽能電池中硅系太陽能電池?zé)o疑是發展最成熟的，但由于成本居高不下，遠不能滿足大規模推廣應用的要求。為此，人們一直不斷在工藝、新材料、電池薄膜化等方面進行探索，而這當中新近發展的納米TiO2晶體化學能太陽能電池受到國內外科學家的重視。

??? 以染料敏化納米晶體太陽能電池（DSSCs）為例，這種電池主要包括鍍有透明導電膜的玻璃基底，染料敏化的半導體材料、對電極以及電解質等幾部分。

??????

?????

????? 陽極：染料敏化半導體薄膜（TiO2膜）

????? 陰極：鍍鉑的導電玻璃

????? 電解質：I3-/I-

?? 如圖所示，白色小球表示TiO 2,紅色小球表示染料分子。染料分子吸收太陽光能躍遷到激發態，激發態不穩定，電子快速注入到緊鄰的TiO 2導帶，染料中失去的電子則很快從電解質中得到補償，進入TiO 2導帶中的電于最終進入導電膜,然后通過外回路產生光電流。

??? 納米晶TiO 2太陽能電池的優點在于它廉價的成本和簡單的工藝及穩定的性能。其光電效率穩定在10％以上，制作成本僅為硅太陽電池的1/5～1/10．壽命能達到 20年以上。但由于此類電池的研究和開發剛剛起步，估計不久的將來會逐步走上市場。
