　　橋堆及半橋堆都是整流二極管的組合器件，這一點可以從它們的結構中看出。在許多電源電路中使用橋堆或半橋堆構成整流電路。

　　一、外形特征和電路符號

　　1、橋堆外形特征解說：

　　(1)橋堆的外形有許多種。

　　(2)橋堆的體積大小不一，一般情況下，整流電流大的橋堆其體積大。

　　(3)全橋堆共有四根引腳，這四根引腳除標有“"”符號的兩根引腳之間可以互換使用外，其他引腳之間不能互換使用。

　　(4)橋堆的各引腳旁均有標記，但這些標記不一定是標在橋堆的頂部，也可以標在側面的引腳旁。在其他電子元器件中，像橋堆這樣的引腳標記方法是沒有的。所以在電路中能很容易識別橋堆。橋堆主要用于電源電路中。

　　(5)半橋堆為三根引腳。

?

　　2、橋堆電路符號識圖解說：

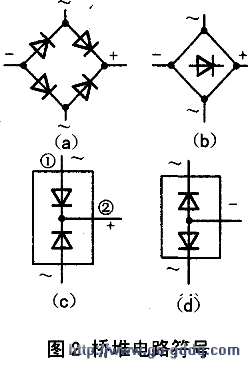

　　圖2是橋堆、半橋堆的電路符號，半橋堆是由兩只二極管組成的器件。

　　圖2(a)所示是橋堆的電路符號;圖2(b)所示是橋堆是電路符號的簡化形式;圖2(c)和圖2(d)所示是兩種半橋堆的電路符號，它們內部的二極管連接方式不同;一個是兩只二極管的正極相連;另一個是兩只二極管的負極相連。

　　圖中“"”是交流電壓輸入引腳，每個橋堆或半橋堆各有兩個交流電壓輸入引腳，這兩個引腳沒有極性之分。

　　圖中“+”是正極直流電壓輸出引腳，“-”是負極性直流電壓輸出引腳。

　　3、橋堆特點解說：

　　(1)整流電路中采用橋堆后，電路的結構得到明顯簡化，電路中有一個元器件(橋堆)構成整流電路，而不是多只二極管構成整流電路。

　　(2)電路分析比較簡單，在了解橋堆及半橋堆內部結構和工作原理的情況下，電路工作原理分析得到大大大簡化。但是，對于初學者來說，如果不能掌握橋堆及半橋堆的內部結構及電路工作原理，電路分析、故障檢修就難度較大。所以，掌握橋堆及半橋堆的內部結構及電路工作原理是識圖和檢修的基礎。
