大多數市售的隨聲聽，由于外接的整流電源電路簡單，輸出電壓紋波較大，因此音響效果較差。這里介紹一種性能優良、制作簡單的隨聲聽電源。

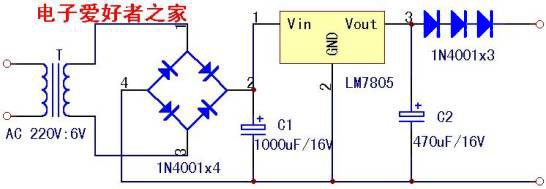

電路原理如圖所示，由于采用三端穩壓器LM7805，輸出直流電壓中的交流紋波較小，因此可提高音響效果。元件選擇：電源變壓器T選用功率為3W，次級輸出電壓為6V，C1選用1000μF/16V，C2選用470μF/16V,VD1~VD4選用1N4001。本機無需調試，只要安裝正確，一裝即成，感興趣者不妨一試哦！
