很多人都說，高速電路看著比普通的電路的電路結構簡單，但是為什么都說很難，說這話的工程師可能還沒有深入的了解高速電路的特點。沒錯，在做低速電路的時候，總想著要做電路匹配等等，高速電路相對來講確實簡單，不是兩顆芯片中間加兩顆AC耦合電容直接相連，就是一顆芯片與連接器中間加兩顆AC耦合電容直接相連。但是不要看著結構簡單，因?yàn)樵诟咚匐娐分校娐芬呀?jīng)不是簡單的電路，電容也不是簡單的一顆電容啦，這一顆電容優化不好，可能就會導致你整個高速電路設計失敗。

在高速串行鏈路中，為了讓工作在不同電壓下的發送器和接收器能夠連接（也許是為了不影響各自buffer模擬電路部分的靜態工作點），需要在通路中加入AC耦合電容，但是AC耦合電容自身和焊接電容的焊盤會給通路帶來阻抗的不連續性，這在設計中都需要仔細考慮。

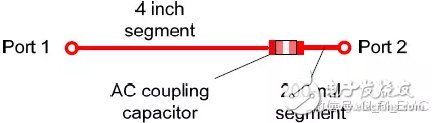

以一個典型的通路作為實例案例來研究這個問題

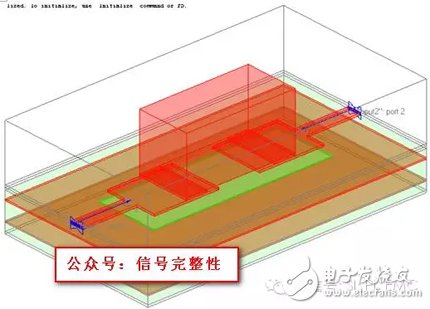

當信號傳到AC耦合電容處，由于焊盤的面積和電容兩端的引腳比較大，這個點的寄生電容必然很大，最終在阻抗曲線TDR圖上對應地顯示出阻抗偏小，進而導致return loss變的很大。為了讓阻抗連續，減小電路的容性，提高阻抗，通常采取在電容的下方隔層參考（挖空某些層），如下圖

接下來，我們將通過修改前后的電容結構分別做3D電磁場仿真，對比其處理前后的阻抗、回波損耗以及插入損耗。

一、對比阻抗（TDR）

用前面3D電磁場仿真得到的S參數對這兩種電路做TDR分析：

1） 沒有處理時

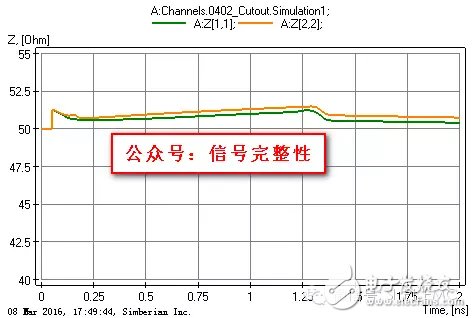

2） 做隔層處理

可以看到未處理之前阻抗的不連續點很明顯，做隔層處理之后的阻抗改善很多，幾乎看不到任何的不連續了。

二、對比回?fù)p

1） 沒有處理時

2） 做隔層處理

隔層處理之后，無論是S11還是S22，都要比原來的改善很多，回波損耗在-30dB以下，這在實際的通路中的響應降到最低。從S22》S11可以看出靠近電容端的端口回?fù)p要大。

三、對比插損

1） 沒有處理時

2） 做隔層處理

從仿真結果上看，對AC耦合不連續點的處理與否，對插入損耗的影響不大。

從以上三個結果的分析可以發現，AC耦合電容的焊盤的處理對信號網絡的阻抗和回波損耗的影響非常大。我們在實驗中使用的還是0402的電容，現在很多工程師還在使用0603或者是更大size的電容，如果不進行處理，其影響肯定更大。但是大家在使用隔層參考的時候，還是需要謹慎一些，不要想當然的看到電容，就把下面所有的參考層都挖空。還是建議通過一些仿真之后再確定是否要做處理，或者是如何做處理。
