雷達是多學科綜合的系統產品，按系統工程理論和方法，根據雷達系統的總目標、雷達電氣原理框圖及特定的環境條件，通過對系統的分解、組合特性的詳細分析，建立滿足系統模塊化設計需要的、可靠的系統宏模型(結構框圖)用以指導分系統模塊的方案設計及技術設計。

　　不同用途的雷達，雖然特點各不相同，但是總體整機對分系統的要求則是基本相同的，這就是模塊化雷達的基礎。

　　3.1 雷達系統分解、組合原則

　　雷達系統模塊層次自下而上可以分為元件級、器件級、部件級、組件級和設備級，模塊層次越高其結構也越復雜，完成的功能也越多，高層模塊可由低層模塊嵌套而成，為適應不同用途的需要，模塊可分為通用模塊、專用模塊和特種模塊。對于雷達系統我們采取了如下的分解、組合原則：

　　(1)以功能為核心進行分解，因為功能是構成模塊的根據，也是系統分解和組合成整機的基礎。

　　(2)盡可能擴大采用通用要素，經通用化處理后，便于形成獨立的模塊。

　　(3)充分掌握模塊內聚集度最大而模塊間結合度最小原則進行系統分解。因為聚集度高，專業功能單一才可能形成一個模塊，便于設計、生產、調試、試驗和維護，而結合度弱，則可簡化電氣、結構接口，便于系統的分解與組合。

　　(4)科學合理地處理模塊的層次、規模和數量的矛盾。模塊規模小，便于設計、生產、調試和修改，但必然帶來模塊數量多而不便于組合成整機的困難。反之，模塊規模過大，雖然便于系統的組合，但極易造成專業功能交叉而不便于獨立設計、調試、試驗和維護的矛盾。為此，我們可以采取單一結構模塊與復合模塊并用的技術措施。復合模塊就是數量和規模適中的模塊集合而成的大模塊，直接參與雷達系統的組合。

　　3.2 模塊設計基本思路

　　(1)模塊具有相對獨立的特定功能，可以對模塊單獨進行設計、加工和儲備。

　　(2)模塊具有若干配合面，具有標準的結構和電氣接口，單獨可以進行檢測。

　　(3)模塊具有互換性。模塊配合部位的結構特征和尺寸公差嚴格執行標準化。

　　(4)強電與強電放在一起，弱電與弱電放在一起。

　　3.3 雷達系統模塊的創建

　　根據雷達特點，我們將模塊化設計定在部件或組件級。模塊創建是雷達系統模塊化設計中的核心環節，其主要任務是設計出標準化、通用化、系列化的模塊，滿足產品的基型設計，在此基礎上進行變形設計及組合設計。

　　以模塊作為設計對象，按模塊化的思想，我們對產品構成的認識將發生變化。按傳統的觀點，產品由部件組成，部件由零件組成。而按模塊化的觀點，產品由模塊組成，模塊是構成產品的單元。

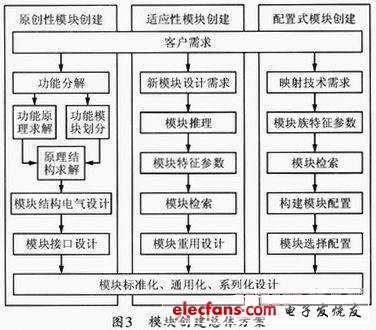

　　Pahl和Beitz將設計分為：原創性設計(Originaldesign)、適應性設計(Adaptive design)和變型設計(Variant design)三類。據此，本文將模塊化設計中的模塊創建也分為三類： (1)原創性模塊創建，(2)適應性模塊創建，(3)配置式模塊創建。模塊創建方案如圖3所示：

　　4 結束語

　　模塊化設計是一種全新的設計思想，其與現代生產敏捷化、集成化、柔性化及智能化相適應的，并且還有利于并行工程、系統工程等思想在設計、生產和管理中的應用。追求產品的模塊化設計是我們實現現代雷達設計努力的方向，目前我們?nèi)w設計人員正朝著實現這一宏偉目標一步一步前進，相信在不久的將來，我們的頻率綜合器，T/R組件，固態發射機，接收機，等分系統的設計不再是一部雷達一個要求，而是將已有的模塊拿來集成，屆時產品的設計效率、互換性、一致性、可靠性都將得到極大的提高。
