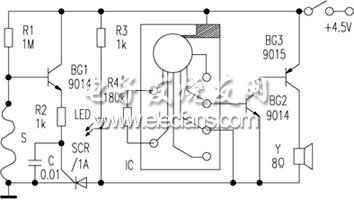

微功耗斷線式防盜報警器 工作原理： 如附圖所示。電路中由R1為BG1的b極提供偏置電壓。在警戒狀態下，b極偏置電壓經警戒線S對地短路，BG1不工作。如遇盜情，S被斷開，BG1立即得電工作。BG1射極電流經R2觸發SCR導通，指示燈LED亮，IC輸出報警信號，經BG2、BG3復合放大后，驅動揚聲器放音。這時即使是把S重新接通，也照報不誤，只有關閉電源開關才能解除報警，所以具有防破壞作用。工作原理： 如附圖所示。電路中由R1為BG1的b極提供偏置電壓。在警戒狀態下，b極偏置電壓經警戒線S對地短路，BG1不工作。

　　如遇盜情，S被斷開，BG1立即得電工作。BG1射極電流經R2觸發SCR導通，指示燈LED亮，IC輸出報警信號，經BG2、BG3復合放大后，驅動揚聲器放音。這時即使是把S重新接通，也照報不誤，只有關閉電源開關才能解除報警，所以具有防破壞作用。

　　元件選擇

　　所有元件均為常用件，其值如圖標注。其中IC為CW9561四聲報警集成塊，通過不同的接線方法，可得到不同的報警信號。當然，也可視需要和條件選用其他類型的集成塊。Y為8Ω小型高音或低音揚聲器。

　　幾點說明：

　　1、由于R1取值較大，且與BG1共同組成電子開關，不僅靈敏度高，而且極大限度地降低了報警器在警戒狀態下自身的功耗。這是本電路的突出特點之一。經測量，警戒狀態下，本電路功耗約為5μA左右，三節五號電池可用半年以上。經四年多來的使用，證明效果良好。

　　2、警戒線可直接用細漆包線，也可用普通多股軟導線，去掉絕緣皮，把內部細銅絲一根一根抽出，再分別頭尾相連，長度視需要而定。注意既要接觸良好，又要保持隱蔽和易斷。

　　3、如嫌報警聲小，可對本電路作相應的改動，如增加電源電壓，以提高輸出功率。
