第一步需要一個輸入序列，用來代表一個以等距時間間隔采樣的理想正弦波周期。目標是重構DAC傳遞函數，因此從0到2N–1的每個DAC碼必須在輸入信號中至少出現一次。輸入序列需要2N以上的采樣點才能以等距間隔使用每個DAC碼，實際上至少需要2N+3個采樣才能保證每個碼都出現。下式可產生2K DAC碼的理想正弦序列(K ≥ N+3)。函數round{x}將x舍入為最近的整數。

?

　　其中n=0,1,2,3, ... 2K-1

　　此方程式假設DAC將標準二進制格式的數字輸入字解碼為0至2N–1范圍內的無符號整數。對于偏移二進制或二進制補碼DAC，必須調整gn以表示負值。

　　數值序列以采樣速率fs重復提供給DAC，因此DAC輸出頻譜含有頻率f0=fs/2k的基波信號。諧波出現在2f0、3f0、4f0和f0的其它整數倍。由于DAC輸出頻譜具有采樣性質，因此這些諧波的幅度受sin(x)/x響應的限制。不過，f0與fs相比微不足道，因此sin(x)/x響應實際上是平坦的，可忽略不計。例如，對于一個8位DAC，K ≥ 11且f0 ≤fs/2048，100次諧波的sin(x)/x將不超過0.39% (0.034 dB)。

　　為了準確重構傳遞函數f(x)，需要根據諧波數(h)集盡可能記錄更多諧波的幅值。這些整數從h=1(基波頻率)至h=H，其中H表示取測量幅值的最高諧波數。例如，對于10次諧波的測量，H=10，該諧波數集為h={1, 2, 3, .. 10}。

　　然后，將各測量諧波的幅值(M)與其諧波數關聯。例如，M1是1次諧波(基波)的幅值，M2是2次諧波的幅值，依此類推至MH。諧波幅值通常用相對于基波幅值的分貝數(dBc)來衡量。dBc轉換為線性單位的公式如下：

?

　　其中D表示測得的諧波幅值，單位為dBc。例如，如果3次諧波的幅值為–40 dBc，則線性幅值M3=10–40/20或0.01。M1始終等于1，因為根據定義，基波的幅值為0 dBc。

　　第二步：重構DAC傳遞函數

　　該過程的第二步涉及到將諧波測量結果與傳遞函數相關。f(x)上的點取決于g(t)和u(t)上對應點之間的關系，因此首先必須將頻域中的諧波幅值轉換到時域。請注意，組成g(t)的DAC碼與g(t)正弦形式的相關時間點一一對應。因此，構成g(t)的DAC碼與時域相關。此外，u(t)通過f(x)與g(t)相關，而g(t)是一個時域函數，因此u(t)也必須表示為時域函數。這樣就能將g(t)中的各時間點tk鏈接到u(t)中的相關時間點，從而由g(t)和u(t)確定f(x)。

　　將諧波幅值轉換到時域非常困難，因為f(x)必須明確與g(t)中的各可能DAC碼(0至2N–1)相關。g(t)是一個理想正弦波，因此確保唯一性的唯一方法是將范圍限制在該正弦波單調增加的位置，如圖3加粗部分所示。如果沒有這一限制條件，f(x)上的一個點可能會映射到g(t)上的兩個點，從而導致不明確。

　　為演示這種不定性，請想象將區間T向下移動。現在，f(x)上的點(xk, fkxk))可以與g(t)上的兩個點相關，這是不可接受的。將范圍T限制在圖中所示位置，將不存在不定性。g(t)為正弦波，因此所需范圍T對應于1/2周期，其初始相位偏移為3π/2弧度。

?

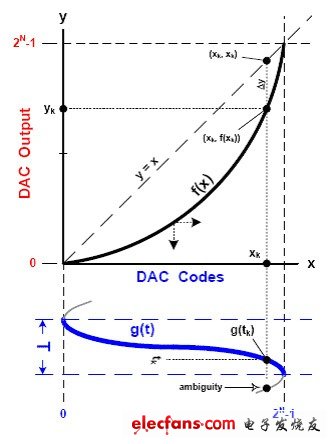

　　圖3. f(x)與g(t)之間的關系 作者：Ken Gentile 來源：電子工程專輯

　　g(t)的范圍受T限制意味著u(t)也具有類似的范圍限制。因此，將所記錄的諧波幅值轉換到時域時，必須確保將u(t)限制在與g(t)相同的范圍T，如圖4所示。

?

　　圖4. g(t)和u(t)的時域范圍

　　請注意，實際的時間范圍T無關緊要，因為f(x)僅在g(t)和u(t)二者的幅值之間起轉換作用。為簡化分析，將基波頻率(f0)歸一化為1。因此，2次諧波的頻率為2，3次諧波的頻率為3，如此類推。所以，諧波頻率與諧波數(h)相等：fh=h。這一便捷關系可簡化從諧波測量結果Mh創建u(t)的數學計算。

　　正弦波的一般時域表達式為：

?

　　其中β為峰值振幅，θ為初始相位偏移。

　　用h代替f，并用Mh代替β，可以獲得各諧波uh(t)的時域表達式。不過應記住，g(t)偏移3π/2弧度。此外，g(t)與u(t)之間通過f(x)關聯意味著g(t)和u(t)在相位上是對準的。用3π/2代替θ可提供所需的對準。下式中，請注意0 ≤t < 1且π取代了2π，目的是將基波限制在范圍T所表示的半個周期：

?

　　利用各諧波uh(t)的時域表達式，便可以重構復合輸出u(t)，表示為基波和諧波信號的和：

?

　　如前所述，我們的目標是將g(t)與u(t)相關以重構DAC傳遞函數f(x)。此外，g(t)必須恰好由2N個樣本組成，以便與f(x)上的點一一對應。因此，g(t)的樣本計算公式為：

?

　　(n=0,1,2,3 .. 2N–1)

　　g(t)由2N個樣本組成，因此由包括2N個采樣的u(t)采樣值集重構f(x)似乎是合理的。然而，事實卻是至少需要2N+3個采樣才能為較小的Mh值提供適當?shù)木取＿@種情況下，u(t)各采樣點的計算公式應如下：

?

　　(n=0,1,2,3 .. 2N+3– 1)

　　請注意，這將導致u(t)所含的采樣數多于g(t)，u(t)的多個樣本可能與f(x)和g(t)上的一個點對應，從而使u(t)和g(t)到f(x)的映射關系復雜化。因此，必須對特定的樣本組求平均值，以便提供到f(x)的合理映射。下面的偽代碼反映了所需的映射關系，其中假設使用一個N位DAC，g(t)有2N個點，u(t)有2N+3個點。陣列DacXfr含有2N個元素，初始值均為0。執行該代碼后，陣列DacXfr的元素包含歸一化的DAC傳遞函數。

?
